Kratownice MK na budowie dwóch wiaduktów w ciągu drogi S3
2017-09-29
W ciągu drogi S-3 na odcinku od węzła Jawor do węzła Bolków firma Mota Engil Central Europe S.A. realizuje dwa wiadukty MS-16 oraz WSJ-8, przekraczające rzekę Nysę Szaloną. MS-16 jest wiaduktem 3-przęsłowym o długościach przęseł: 24; 30 oraz 24 m. WSJ-8 to obiekt 4-przęsłowy o długościach przęseł: 25; 35; 35 oraz 25 m. Wiadukty posiadają przekroje dwubelkowe o wysokościach belek: 150 cm w obiekcie MS-16 oraz 180 cm w WSJ-8.

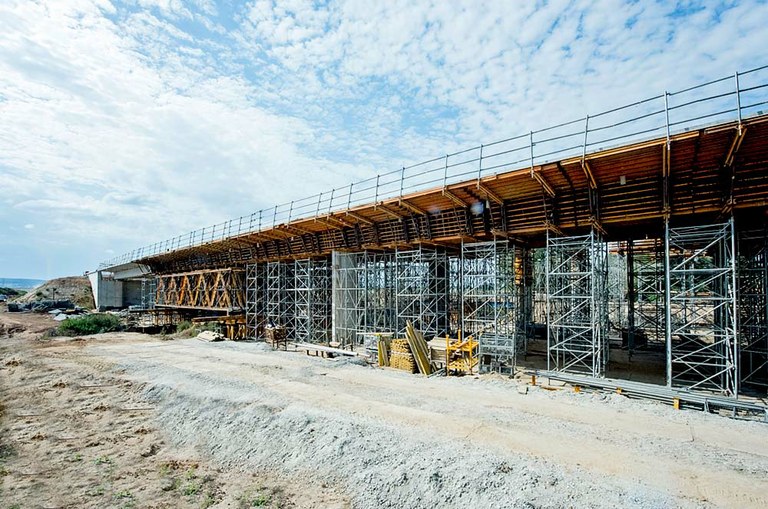

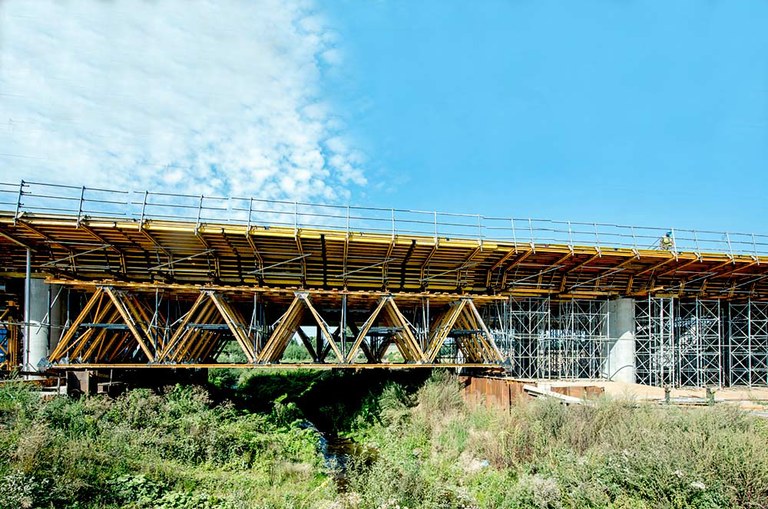

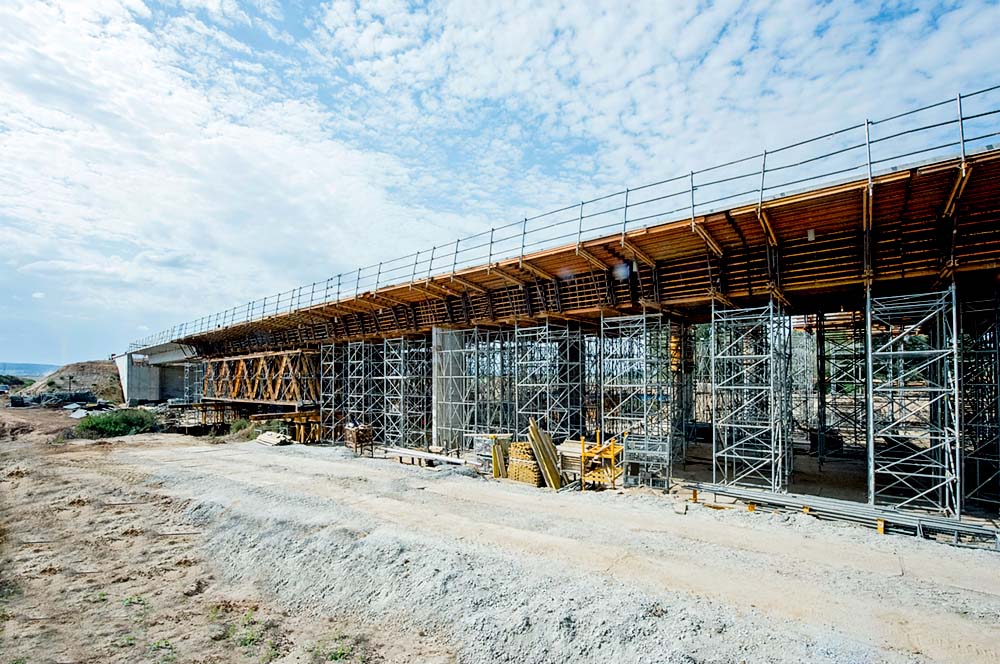

W obu przypadkach przy realizacji najdłuższych przęseł nurtowych zastosowano kratownice MK o rozpiętości 20 m i wysokości 3,5 m. Podczas realizacji wiaduktu MS-16 wykorzystano 6 podwójnych kratownic, dla WSJ-8 – 8 kompletów. W celu zapewnienia bezpiecznego demontażu kratownice ustawiono na stalowych profilach bazowych, które wyposażono w system rolkowy. Cała konstrukcja została ułożona na profilach HEB320, które posłużyły jako szyny prowadzące podczas demontażu deskowania.
