Opis inwestycji

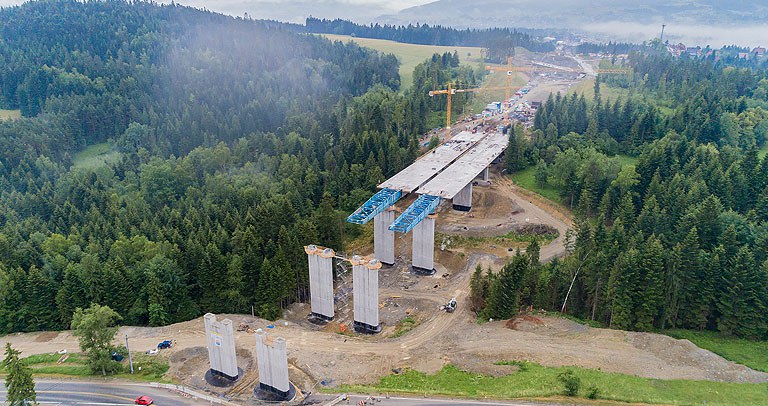

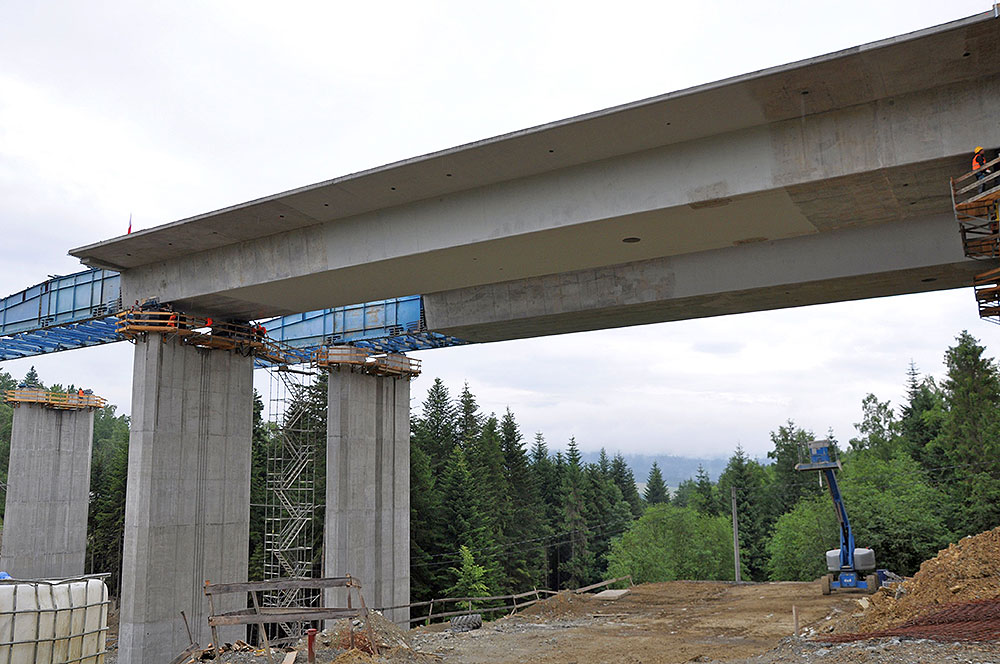

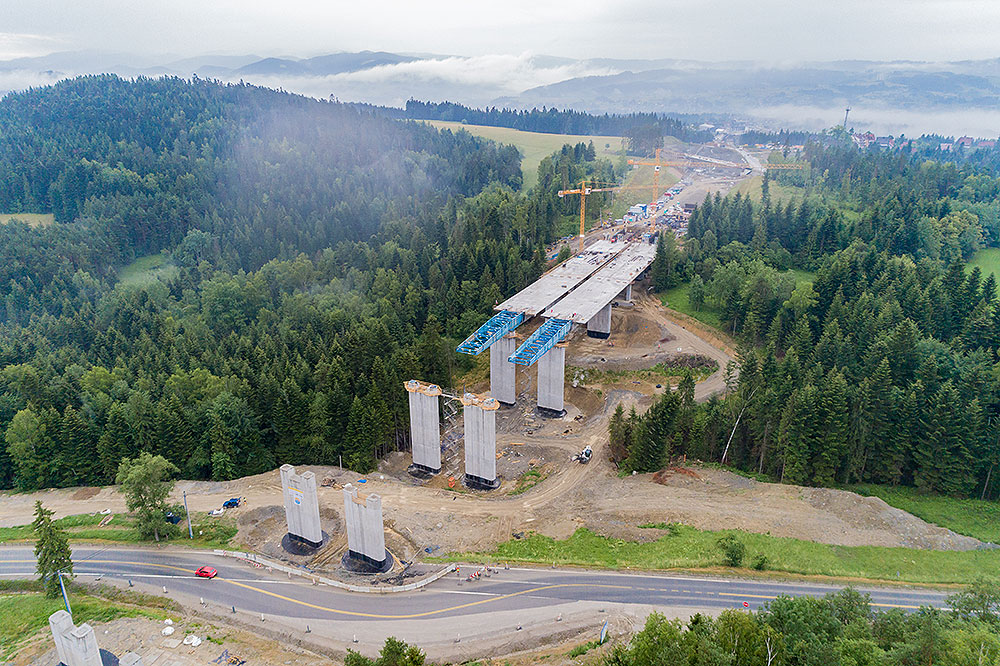

Obiekt 22 powstał w ramach nowo budowanej Zakopianki na odcinku Lubień - Rabka Zdrój. W ramach współpracy z firmą Salini Impregilo na obiekcie nr 22 ULMA dostarczyła kompleksowe rozwiązanie do realizacji obiektu mostowego metodą odcinkowego nasuwania podłużnego. Obiekt został zaprojektowany jako dwunitkowy most siedmioprzęsłowy od długości 285 metrów, o maksymalnej rozpiętości przęsła 44 m. Ustrój nośny został podzielony na 13 segmentów o długości 22 m. Obiekt został oparty na 8 podporach o wysokościach od 4 do 25 m. Realizacja każdego segmentu została podzielona na 3 etapy. W pierwszym wykonywana była płyta denna oraz środniki skrzyni, w drugim – płyta jezdna. Trzeci etap obejmował betonowanie poprzecznic.
Rozwiązania ULMA

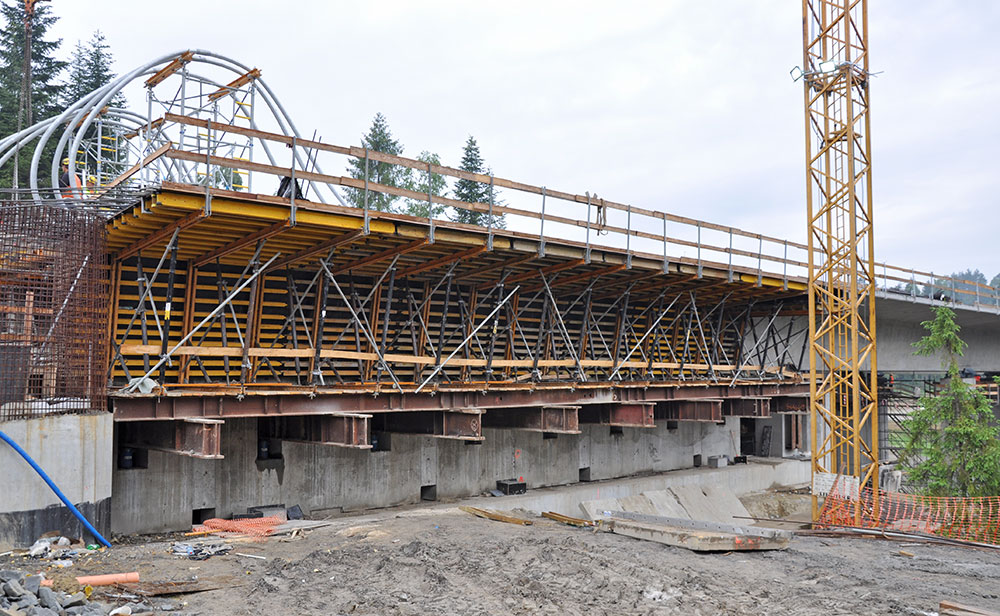

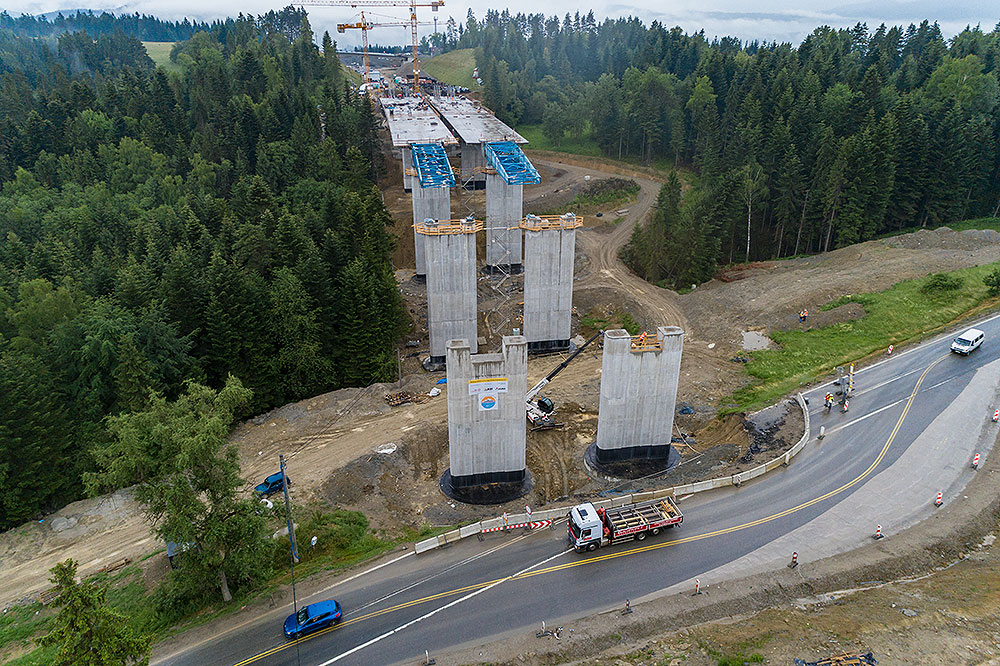

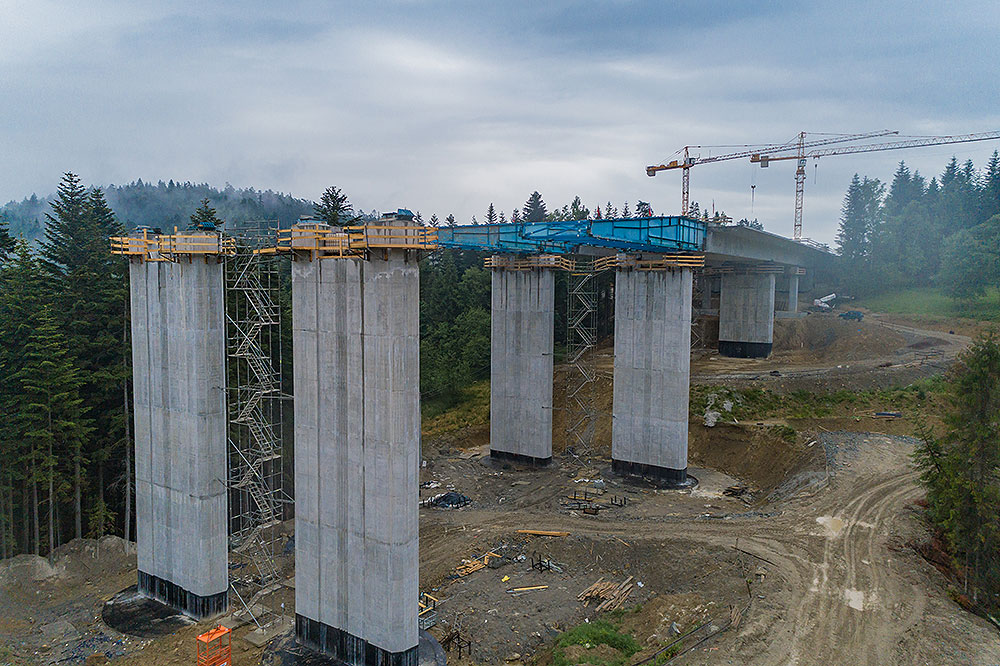

Niezwykle uniwersalny system MK doskonale sprawdził się do zaprojektowania formy szalunkowej, o długości 24 m. Do budowy formy wykorzystano nowatorskie rozwiązanie umożliwiające jednoczesne rozszalowanie płyty dennej oraz środników ze skrzydełkami. Zastosowanie głowic rozformowujących na belkach ślizgowych umożliwiało odsuwanie deskowania środników ze skrzydełkami w czasie opuszczania podłogi ustawionej na siłownikach. Zastosowane rozwiązanie pozwalało na rozformowywanie formy w czasie krótszym niż 30 min. Ponowne ustawienie i zniwelowanie deskowania zajmowało niecałe 3 godzin. Deskowanie części środkowej zaprojektowano w formie przejezdnej szuflady. Deskowanie uniwersalne HMK oparto na wspornikach rolkowych, umożliwiających swobodne przemieszczenie szalunku na wykonaną część ustroju. Filary mostowe realizowano w taktach o wysokościach z zakresu od 5.5 do 8 metrów przy wykorzystaniu systemu konsol BMK.
